BESCHREIBUNG
- Stufenbreiten 600 und 800 mm als Standard
- Stufentiefe 200 mm

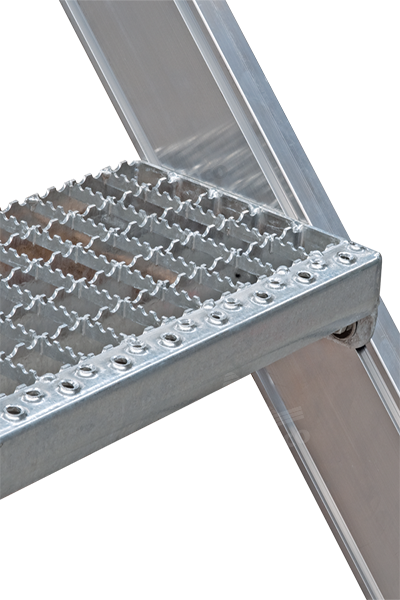

- trittsicher geriefte Alu Vollwandstufen oder Stahl Gitterrost
- Neigung 45 und 50° bei senkr. Stufenabstand ca. 200 mm
- Neigung 55° bei senkr. Stufenabstand ca. 225 mm
- Auflegewinkel am Treppenkopf, Gelenkfüße unten
- Handläufe aus Alu-Rohr ∅ 32 mm mit Aluguss-Verbindern
- Andere Abmessungen je nach Anforderung auf Anfrage problemlos möglich!
- Lieferung: Komplett montiert! Kein Bausatz!
TECHNISCHE DETAILS
Ausführung mit Alu Vollwandstufen
| Art.-Nr. | Breite | Beschreibung |
|---|---|---|
| 230 | 660 mm | ohne Handlauf |
| 231 | 700 mm | 1 Handlauf, bitte Seite angeben |
| 232 | 740 mm | 2 Handläufe |
| 233 | 860 mm | ohne Handlauf |
| 234 | 900 mm | 1 Handlauf, bitte Seite angeben |
| 235 | 940 mm | 2 Handläufe |
Ausführung mit Stahl-Gitterroststufen
| Art.-Nr. | Breite | Beschreibung |
|---|---|---|
| 237 | 660 mm | ohne Handlauf |
| 238 | 700 mm | 1 Handlauf, bitte Seite angeben |
| 239 | 740 mm | 2 Handläufe |
| 240 | 860 mm | ohne Handlauf |
| 241 | 900 mm | 1 Handlauf, bitte Seite angeben |
| 242 | 940 mm | 2 Handläufe |
Treppen-System 230
| Stufenzahl | 3 | 4 | 5 | 6 | 7 | 8 |
| Senkrechte Höhe ca. mm |
600 | 800 | 100 | 1200 | 1400 | 1600 |
| Ausladung bei 45° ca. mm |
740 | 940 | 1140 | 1340 | 1540 | 1740 |
| Ausladung bei 50° ca. mm |
640 | 800 | 970 | 1140 | 1300 | 1470 |
| Senkrechte Höhe ca. mm |
675 | 900 | 1125 | 1350 | 1575 | 1800 |
| Ausladung bei 55° ca. mm |
600 | 750 | 910 | 1065 | 1225 | 1380 |
| Treppen-breite 660 mm | 93 | 11,9 | 14,6 | 17,3 | 19,9 | 22,6 |
| Treppen-breite 860 mm | 106 | 13,7 | 16,9 | 20 | 23,1 | 26,3 |
| 1 Handlauf | 0 | 2,2 | 2,4 | 3,5 | 3,7 | 4 |
| Stufenzahl | 9 | 10 | 11 | 12 | 13 | 14 |
| Senkrechte Höhe ca. mm |
1800 | 2000 | 2200 | 2400 | 2600 | 2800 |
| Ausladung bei 45° ca. mm |
1940 | 2140 | 2340 | 2540 | 2740 | 2940 |
| Ausladung bei 50° ca. mm |
1640 | 1810 | 1980 | 2150 | 2310 | 2480 |
| Senkrechte Höhe ca. mm |
2025 | 2250 | 2475 | 2700 | 2925 | 3150 |
| Ausladung bei 55° ca. mm |
1540 | 1695 | 1850 | 2010 | 2165 | 2325 |
| Treppen-breite 660 mm | 253 | 28 | 30,6 | 33,3 | 36 | 38,7 |
| Treppen-breite 860 mm | 294 | 32,5 | 35,6 | 38,7 | 41,8 | 45 |
| 1 Handlauf | 5 | 5,3 | 5,5 | 5,7 | 5,9 | 7 |
| Stufenzahl | 15 | 16 | 17 | 18 | 19 | 20 |
| Senkrechte Höhe ca. mm |
3000 | 3200 | 3400 | 3600 | 3800 | 4000 |
| Ausladung bei 45° ca. mm |
3140 | 3340 | 3540 | 3740 | 3940 | 4140 |
| Ausladung bei 50° ca. mm |
2650 | 2820 | 2990 | 3160 | 3320 | 3490 |
| Senkrechte Höhe ca. mm |
3375 | 3600 | 3825 | 4050 | 4275 | 4500 |
| Ausladung bei 55° ca. mm |
2480 | 2640 | 2795 | 2955 | 3110 | 3270 |
| Treppen-breite 660 mm | 413 | 44 | 46,6 | 49,3 | 52 | 54,7 |
| Treppen-breite 860 mm | 481 | 51,2 | 54,3 | 57,5 | 60,6 | 63,7 |
| 1 Handlauf | 73 | 7,5 | 7,7 | 8 | 8,3 | 9,4 |
